Pyyntö: AKn piipun ulkomitat, Saiga, Arsenal, Vepr jne.

[Valman]

Tervehdys,

M-Lok etukädensija etenee. Nyt tarvitsisimme lisää mittoja aseiden piipuista, jotta saamme kiinnityskappaleet sopimaan just eikä melkein.

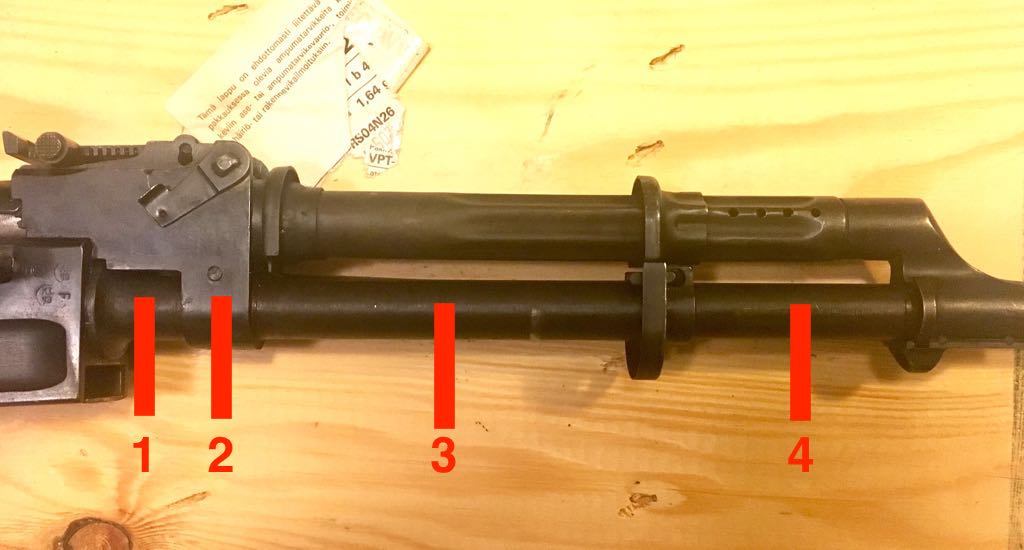

Kuva kertoo enemmän eli tarvitsisimme mitat - mieluiten digitönärillä - seuraavista kohdista piipusta. Huom: kohta 1, vain suorasta osasta.

Meitä kiinnostaa seuraavat aseet:

1. Saiga MK3 ja muut variaatiot
2. Norinco M56S
3. Arsenal SAR
4. FEG AK-47
5. Vepr
6. Joku muu mikä - ehdota ja mittaa AKsi, jotta saat siihen just sopivan etutukin.

Samoista aseista saa lähettää mittoja, jotta saamme tietoa miten paljon mittaeroja eri aseyksilöiden välillä on.

Postatkaa mitat tähän säikeeseen ja ihmetellään.

SUURI KIITOS ETUKÄTEEN!

[Jeeppe]

Feg (sa 85m?)

1. 17.70mm / 18.10mm piipun alku paksumpi n. 20mm matkalta.

2. 22.20mm

3. 17.25mm

4. 15.30mm

Lähetetty minun G8231 laitteesta Tapatalkilla

[karhjoo]

VEPR KM (1974 Izmash AKM)

1. 17.60mm

2. 22.30mm

3. 17.28mm

4. 15.18mm

[Jeeppe]

Feg (sa 85m)

1. 17.70mm / 18.10mm piipun alku paksumpi n. 20mm matkalta.

2. 22.20mm

3. 17.25mm

4. 15.30mm

Lähetetty minun G8231 laitteesta Tapatalkilla

Lähetetty minun G8231 laitteesta Tapatalkilla

[Senekisu]

VEPR KM (1974 Izmash AKM)

1. 17.60mm

2. 22.30mm

3. 17.28mm

4. 15.18mm

VEPR KM 1971 (Izmash AKM)
1.ei täsmää

2.täsmää

3.ei täsmää

4.ei täsmää
-En saa digitönäri tarkkuuksia otettua mutta ero on havaittavissa normaalitönärilläkin. Koitan napata tarkemmat mitat myöhemmin

[karhjoo]

VEPR KM (1974 Izmash AKM)

1. 17.60mm

2. 22.30mm

3. 17.28mm

4. 15.18mm

VEPR KM 1971 (Izmash AKM)
1.ei täsmää

2.täsmää

3.ei täsmää

4.ei täsmää
-En saa digitönäri tarkkuuksia otettua mutta ero on havaittavissa normaalitönärilläkin. Koitan napata tarkemmat mitat myöhemmin

Bolshoj Rodida, bolshoj tolerantnosti! Normitönärillä omatkin mitat, luotto noonion lukutaitoon järkkymätön. Tähtäinjalan mitta kuitenkin mätsää, joten kyse lienee tuotantovaihtelusta.

[SJo1]

Oliko mahdollisesti Sako M92S tulossa myös?

Voin ottaa mitat jos tarvii?

-S

[Valman]

Moi, Sakolainen on tulossa ja mitat löytyy.

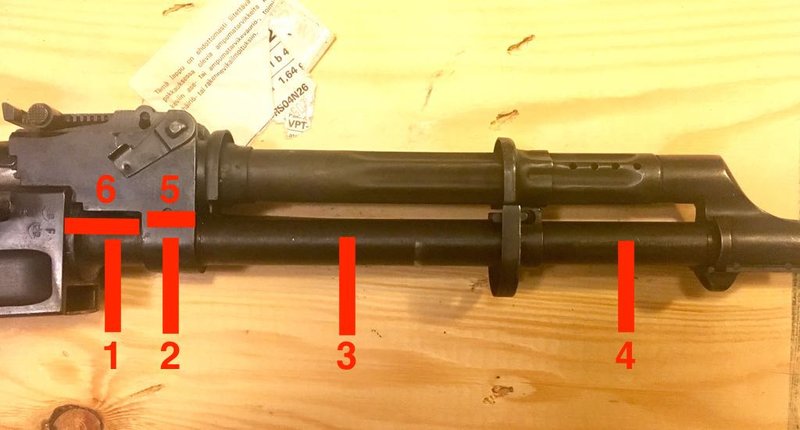

Pyyntö # 2 tarvitsismme pari mittaa lisää eli

5: takatähtäimen jalustan piipun ympäriolevan osan pituus

6: takatähtäimen jalustan piipun ympäriolevan osan etäisyys laatikosta


Aseet samat ja kuvat alla. Kiitti etukäteen - tehdään yhdessä hyvä

[Longrange]

FG AK-47 eli unkarilainen koneistetulla laatikkolla varustettu Ak. P-Starin aikoinaan maahantuoma.

Mitat

1. 18.92mm
2. 23.74mm
3. 17.95mm
4. 17.05mm
5. 19.15mm
6. 24.90mm

[Valman]

Suuri kiitos Longrange, juuri näin. Lähettäkää vaan lisää mittoja.

[TKPhoto]

Norinco T56S "kanadapituisella" piipulla, (90-luvun "ressukivääri", vuosikymmenen loppupuolen erää), mitattuna tavallisella tönärillä
(joka kerta rautakaupassa käydessä mietin digitönäriä, mutta aina tulee jätettyä hyllyyn )

1: 18,2 mm
2: 24,3
3: 18,05
4: 17,25
5: 19,05
6: 24,4

[jarkar]

Saiga MK

Pikkusen ku tönärin paikkaa vaihto, saattoi olla muutaman kympin heittoja.

1. 18,90
2. 21,80
3. 17,20
4. 15.00
5. 18,50
6. 25,20

[tomi762]

Romak AKEF-1, prässätyllä rungolla oleva AKM. Mitattu LIDL:n digitönärillä.

1. 17,81mm. Piipuussa on selvä kynnys noin 17,5mm jälkeen laatikon reunasta, jonka jälkeen piippu ohenee 17,47mm:iin.
2. 21,84mm
3. 17,01mm
4. 15,26mm
5. 17,86mm
6. 25,26mm

[D166xM39]

Romak AKEF1

1: 17,9 (tässäkin on ohennus takatähtäimen jalalle tultaessa, vaan ei kuulunut mitattaviin kohtiin)
2: 22.0
3: 17.0
4: 15.4
5: 17,9
6: 25,5

Mittilointivälineenä uskollinen digitön tönäri.

[Make]

Tässähän on havaittavissa itäkamppeille tyypillistä toleranssivariointia; kannattanee suosiolla unohtaa liian tarkka mitoittelu ja tehdä kiinnitykseenkin säätövaraa?
